液位傳感器（靜壓液位計/液位變送器/液位傳感器/水位傳感器）是一種測量液位的壓力傳感器。靜壓投入式液位變送器（液位計）是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。

液位傳感器包括浮子、磁鐵、支架、線性輸出的霍爾元件傳感器、放大電路，霍爾元件傳感器設置在支架的上部，磁鐵設置在霍爾元件傳感器的下方，磁鐵與浮子連接；霍爾元件傳感器的輸出端通過放大電路與顯示儀表的輸入端連接。

液位傳感器工作原理

用靜壓測量原理：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當地重力加速度

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

液位傳感器與液位開關的區別

液位開關是根據液位傳感器的信號輸出開啟放水或者進水的閥門而使水位保持恒定的一種控制器。也可以說液位開關輸出的是一種開關信號，液位開關首先要確定液位的高度，依據這個高度來輸出開關量信號。而液位傳感器是將液位的高度轉化為電信號的形式進行輸出。我們可以對電信號進行處理比如和plc、數據采集器或者專業顯示器相連進而輸出液位的高度。還有就是液位開關和液位傳感器的原理雖然相同。但是液位開關是開關控制電路，而液位傳感器是相當于變壓，變流用的電路元件。

液位傳感器的三大應用

1、浮筒式液位變送器

浮筒式液位變送器是將磁性浮球改為浮筒，液位傳感器是根據阿基米德浮力原理設計的。浮筒式液位變送器是利用微小的金屬膜應變傳感技術來測量液體的液位、界位或密度的，它在工作時可以通過現場按鍵來進行常規的設定操作。

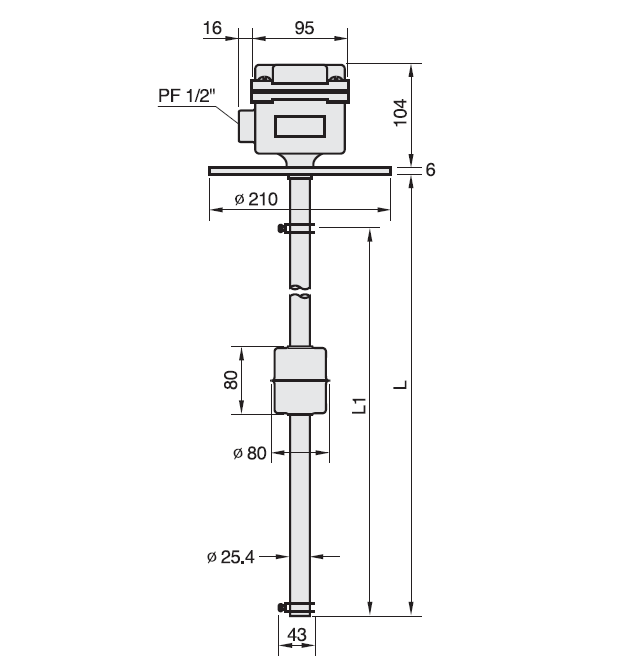

2、浮球式液位變送器

浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成，一般磁性浮球的比重小于0.5，可漂于液面之上并沿測量導管上下移動，導管內裝有測量元件，它可以在外磁作用下將被測液位信號轉換成正比于液位變化的電阻信號，并將電子單元轉換成4～20mA或其它標準信號輸出。液位傳感器為模塊電路，具有耐酸、防潮、防震、防腐蝕等優點，電路內部含有恒流反饋電路和內保護電路，可使輸出最大電流不超過28mA，因而能夠可靠地保護電源并使二次儀表不被損壞。

3、靜壓式液位變送器

該變送器利用液體靜壓力的測量原理工作，它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號，再經放大電路放大和補償電路補償，最后以4～20mA或0～10mA電流方式輸出。
