平行梁式傳感器的工作原理,您了解了嗎？
隨著自動化行業的發展，越來越多的企業開始離不開平行梁式傳感器的應用安裝，平行梁式傳感器在工業區當中應用領域非常
的廣泛，也是很多企業不得不選擇稱重傳感器，接下來，小編帶領大家看看廣州蘭瑟電子科技有限公司的銷售工程師楊帆如何
介紹平行梁式傳感器的工作原理呢?
【廣州蘭瑟電子科技有限公司】稱重傳感器生產廠家簡單介紹平行梁式傳感器原理
平行梁式傳感器是一種常用的傳感器產品類型，采用鋁合金材質制作而成，主要適用于電子計價秤、計重秤等小臺面電子稱。
今天我們主要來介紹一下平行梁傳感器的原理及安裝方法，希望可以幫助用戶更好的應用產品。
平行梁傳感器的原理
平行梁傳感器基于這樣一個原理：彈性體(彈性元件，敏感梁)在外力作用下產生彈性變形，使粘貼在他表面的電阻
應變片(轉換元件)也隨同產生變形，電阻應變片變形后，它的阻值將發生變化(增大或減小)，再經相應的測量電路把這一電阻變
化轉換為電信號(電壓或電流)，從而完成了將外力變換為電信號的過程。
考慮到使用地點的策略加速度和空氣浮力對轉換的影響，平行梁傳感器的性能指標主要包括有線性誤差、滯后誤差、重復性誤
差、蠕變、零點溫度特性和靈敏度溫度特性等。
平行梁傳感器的優點是精度高，測量范圍廣,壽命長,結構簡單，頻響特性好，能在惡劣條件下工作，易于實現小型化、整體化和
品種多樣化等。它的缺點是對于大應變有較大的非線性、輸出信號較弱，但可采取一定的補償措施。因此它廣泛應用于自動測
試和控制技術中。
平行梁傳感器技術參數
電子秤臺面尺寸：250×300 mm 額定載荷(Kg) 3 ～ 120 ～200～500
精度等級 C2、C3 絕緣電阻(MΩ) ≥5000(100VDC)
綜合誤差(%F.S) 0.03、0.02 激勵電壓(V) 9～12 (DC)
靈敏度(mV/V) 2.0±0.1 溫度補償范圍(℃) -10 ～ +40
非線性(%F.S) 0.03、0.017 使用溫度范圍(℃) -20 ～ +55
滯后(%F.S) 0.03、0.02 零點溫度影響(%F.S/10℃) 0.03、0.017
重復性(%F.S) 0.02、0.01 靈敏度溫度影響(%F.S/10℃) 0.02、0.014
蠕變(%F.S/30min) 0.02 安全過載范圍(%F.S) 150
零點輸出(%F.S) ±1 極限過載范圍(%F.S) 200
輸入阻抗(Ω) 405±6 防護等級 IP65
輸出阻抗(Ω) 350±3 電纜線 四芯屏蔽電纜Φ4 0.42m
接線方法 輸入(電源) + ： 紅色；輸入(電源) - ： 黑色；輸出(信號) + ： 綠色；輸出(信號) - ：白色

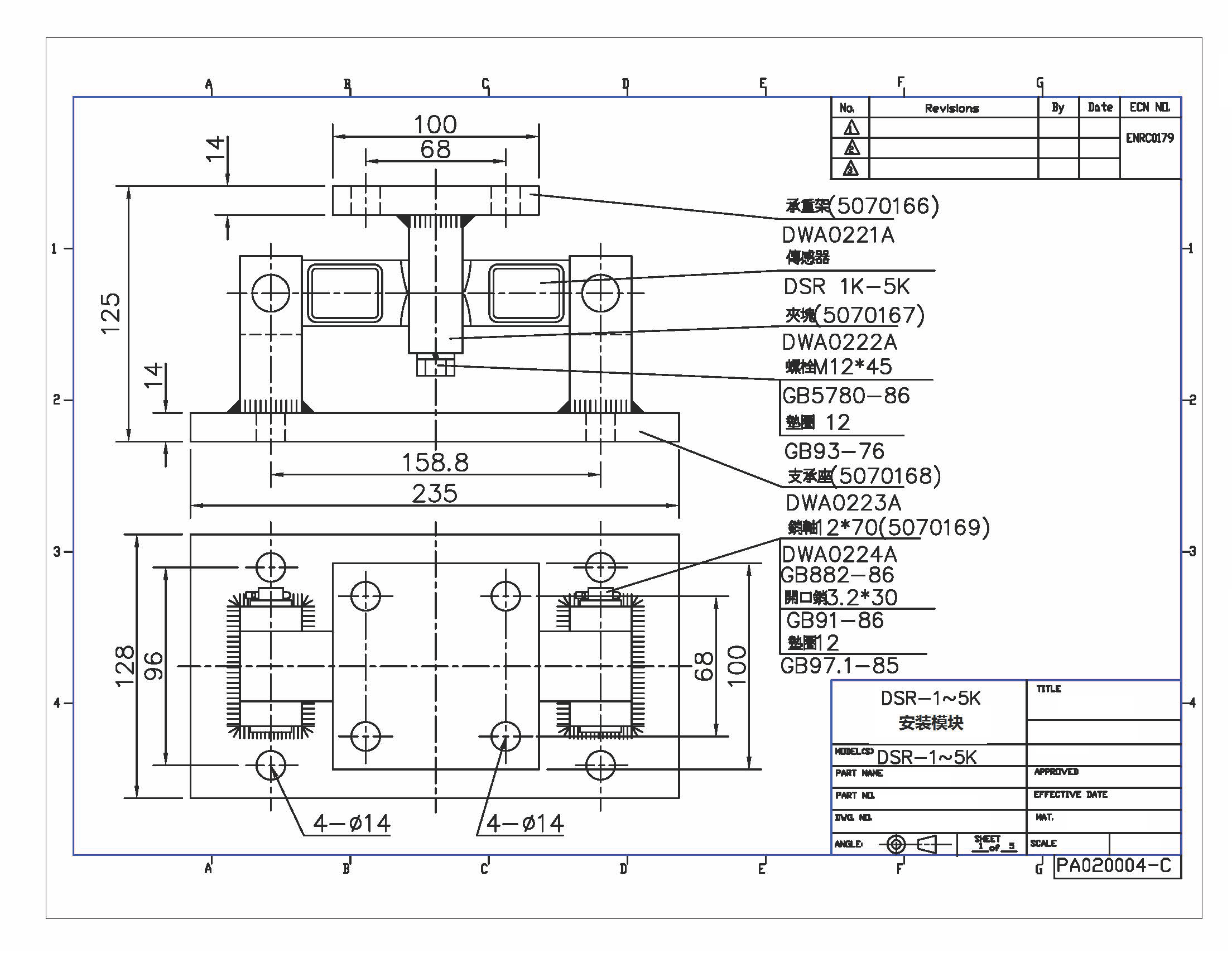

平行梁傳感器的安裝方法
首先準備兩塊平板，材質和尺寸根據需要來定。按照傳感器的固定孔打好眼;再準備四個螺絲、螺絲帽以及下面的墊腳。將傳感
器至于兩塊板之間，用內六角螺絲將板與平行梁稱重傳感器。
固定牢靠。上面的板固定傳感器的一端，下面的板固定傳感器的另一端。固定的時候上下平板與傳感器之間要加上預先準備好
的墊片，這樣才能夠使傳感器懸空測力。最后分別將墊腳等部件固定好即可完成傳感器的安裝。
溫馨提示：相信大家對平行梁式傳感器的使用有了一定的了解，希望在您的選型的過程中有一定的幫助?如果您對我們的產品還
有什么疑問?您可以通過【廣州蘭瑟電子科技有限公司】做一個詳細的了解。
