在土木工程中，經常要用振弦式傳感器測量各種指標參數，包括拉力、壓力、應力、位移等。而振弦式傳感器因制造工藝所致，其產品性能參數離散性很大，每個傳感器都必須單獨標定，得出一組基本上是惟一的性能參數(重復的概率極低)。這樣的話，方便大家辨別操作。在使用時，必須分清每一個傳感器及其所對應的測量值，然后將每個傳感器的特性參數和測量值代人其標定公式進行計算，才能得到所需的物理量。如果所測傳感器不是一個型號，則所用公式也不一樣。
目前，在實際應用中，每個傳感器的編號(ID號)寫在一個套管上作為標簽，然后將標簽套在傳感器引出的電纜上。測量人員在現場完成測量后，根據標簽上的編號可以從產品出廠手冊上查出該傳感器的指標參數，即可進行物理量的計算。然而由于人為因素以及受周圍施工環境的影響，傳感器標簽很容易磨損或丟失，這樣的后果就是導致傳感器因參數不可知(身份不明)而成為廢品。為此，設計一個傳感器電子標簽管理系統，用存儲器充當電子標簽，將傳感器編號(ID)和相關參數固化在存儲器中，然后將存儲器置入傳感器內部。這樣，即使外套標簽丟失或磨損，依然可以利用手持設備從電子標簽中讀出傳感器編號和參數，從而解決了應用中的這一難題，讓振弦式傳感器的壽命更長，不用擔心因?yàn)闃?biāo)簽的問題，而使傳感器出現損壞不可用等問題。
振弦式傳感器系統構成與工作原理

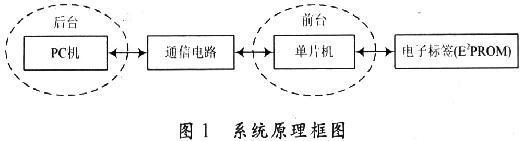

系統主要由四部分組成：后臺計算機(上位機)、通信電路、前臺單片機(下位機)和存儲器(電子標簽)，見圖1。其工作流程為：
(1)傳感器參數的錄入。PC機進入“電子標簽管理系統”環境，接收鍵盤鍵入的傳感器參數數據，并將數據存人數據庫中。完成傳感器參數的錄入功能。
(2)PC機與單片機串行通信。通過通信電路中的MAX232電平轉換器實現。RS 232電平與TTL電平之間的轉換，通過自定通信協議實現通信數據傳輸格式的一致，完成PC機與單片機之間的通信任務。
(3)存儲器的數據讀寫。單片機與存儲芯片之間采用I2C總線連接。單片機可將從PC機接收到的傳感器數據通過I2C總線寫入存儲器芯片，完成電子標簽的制作工作；還可能把存到存儲器芯片中的數據讀出并回傳給PC機，完成電子標簽的讀出與檢驗，這樣一來一回時間上都方便了很多，傳感器也更具人性化了。
后臺PC機程序設計

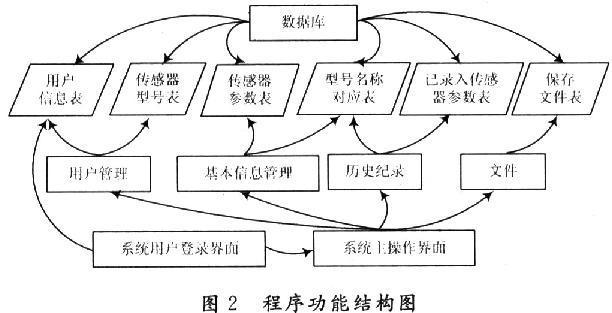

“電子標簽管理系統”是以傳感器參數為應用對象，結合當前和未來管理的發展需求進行設計的。系統的后臺采用目前流行的面向?qū)ο缶幊陶Z言Visual C++6．0開發，并掛接Access數據庫。廠家除了可以為每個傳感器制作電子標簽外，還可以對出廠產品進行信息管理，包括產品的查詢、品種的增加、刪除，每日或每月的產量統計等。程序主要由用戶登錄界面、文件、基本信息管理、歷史記錄、用戶管理、數據通信、幫助、退出等模塊組成。這些都是一些簡單的功能，但是掌握住的話，相對來說都是很方便的。程序功能結構圖如圖2 所示。
VC與數據庫的接口有多種方式，本系統采用活動數據對象(Active Data Object，ADO)技術訪問數據庫。ADO實際上是一種基于COM(組件對象模型)的自動化接口(IDispatch)技術，并以OLEDB(對象連接和嵌入的數據庫)為基礎，這樣經過OLEDB精心包裝后的數據庫訪問技術。利用它可以快速地創建數據庫應用程序。
系統數據庫*包含6個表：用戶信息表、傳感器型號表、傳感器參數表、已錄入傳感器參數表、型號名稱對應表、保存文件表等，其中保存文件表作為數據文件存儲表，型號名稱對應表是為了避免重復輸入而建立的一個特定數據庫表。具體操作方法，可見產品說明書，也可以聯系廠家進行簡單的技術指導。
|
