壓力傳感器的常用定義及安裝指南
壓力傳感器的原理和應用領域
傳感器是將各種非電量（包括物理量、化學量、生物量等）按一定規律轉換成便于處理和傳輸的另一種物理量 （一般為電量）

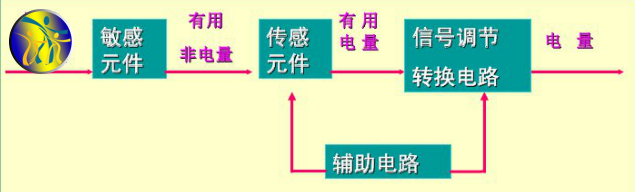

的裝置。傳感器一般由敏感元件、轉換元件和測量電路三部分組成，有時還需外加輔助電源。 傳感器如以下方框圖所示。
方框圖：
制造半導體壓力傳感器的基本原理是利用硅晶體的壓阻效應。單晶硅材料在受到應力作用后，其電阻率發生明顯變化，這種現
象稱為壓阻效應。
壓力傳感器所用的元件材料是具有壓阻效應的單晶硅、擴散摻雜硅和多晶硅。根據晶體不受定向應力時，電導率是同性的，只
有受定向應力時才表現出各向異性，由于應力能引 起能帶的變化，能谷能量移動，導致電阻率的變化，于是就有電阻的變化，
從而產生壓阻效應。單晶硅效應包括n型和p型硅壓阻效應。選用擴散硅目的在于在設計 制造壓力傳感器時可根據不同溫度下硅
擴散層的壓阻特性選擇合適的擴散條件，力求使壓力傳感器具有良好的性能。多晶硅在傳感器中有廣泛的用途，可作為微結構
和填充材料、敏感材料。
壓力傳感器按用途分類主要是壓力監視、壓力測量和壓力控制及轉換成其他量的測量。按供電方式分為壓阻型和壓電型傳感
器，前者是被動供電的，需要有外電源。后者是傳感器自身產生電荷，不需要外加電源，根據不同領域對壓力測量的精度不同
分為低精度和高精度的壓力傳感器。
壓力傳感器主要有以下參數
1、量程Capacity
2、靈敏度Rated output
3、非線性Non-linearity
4、重復性Repeat ability
5、蠕變Creep
6、滯后Hysteresis
7、零點輸出zero balance
8、輸入阻抗Input resistance
9、輸出阻抗Output resistance
10、絕緣阻抗Insulation impedance
11、工作溫度范圍Operation Temp range
12、溫度補償范圍Compensated temp range
.......................................................................................
壓力傳感器的常用定義及安裝指南
壓力傳感器的常用定義
◆標準壓力：以大氣壓為標準表示的壓力大小。大于大氣壓的叫正壓；小于大氣壓的叫負壓。
◆差壓（壓差）：兩個壓力之間的相對差值。
◆絕對壓力（A）：以絕對真空為標準表示的壓力大小。
◆相對壓力（表壓力）（G）：相對于標準壓力而言。表壓力=絕對壓力-大氣壓。
◆大氣壓：指地球表面上的空氣柱因重力而產生的壓力。它和所處的海拔高度、緯度及氣象狀況有關。1標準大氣壓（1atm）相
當于高度為760mm水銀柱的壓力。
◆真空：指低于大氣壓的壓力狀態。1Torr=1/760氣壓（atm）。
壓力傳感器的安裝指南
◆安裝前請仔細閱讀產品使用說明書，并核對產品的相關信息。
◆傳感器應安裝在通風、干燥、無蝕、陰涼處，如露天安裝應加防護罩，避免因陽光照射和雨淋影響產品的正常使用。
◆安裝時忌強力沖擊、棒打。
◆按正確接線方式接線，同時注意保護傳感器的引出線。
◆清潔傳感器壓力接口和引壓孔時，應使用三氯乙烯或酒精注入引壓孔中，并輕輕晃動，再將液體倒出，反復多次。
◆禁止使用任何堅硬器具伸入引壓孔中，以免損傷敏感芯體。
